NPNトランジスタのエミッタ接地回路は、
実務では 電流増幅回路というより「スイッチ回路」 として使われることがほとんどです。
本記事では、
実際に回路を設計する際の手順を中心に
「どこで判断し、どこに余裕を持たせるか」
という設計者視点で整理します。
回路の前提（設計条件を先に決める）
まず、以下の条件を明確にします。
- 駆動したい負荷電流
- 電源電圧
- 制御信号の電圧（マイコン／ロジックなど）
- ON / OFF の明確さが必要か（リニアかスイッチか）
👉 この時点で
「線形増幅」ではなく「スイッチ動作」
で使うかどうかを決めておくのが重要です。
手順①：コレクタ電流（負荷電流）を決める
最初に決めるのは、
トランジスタに流したいコレクタ電流です。

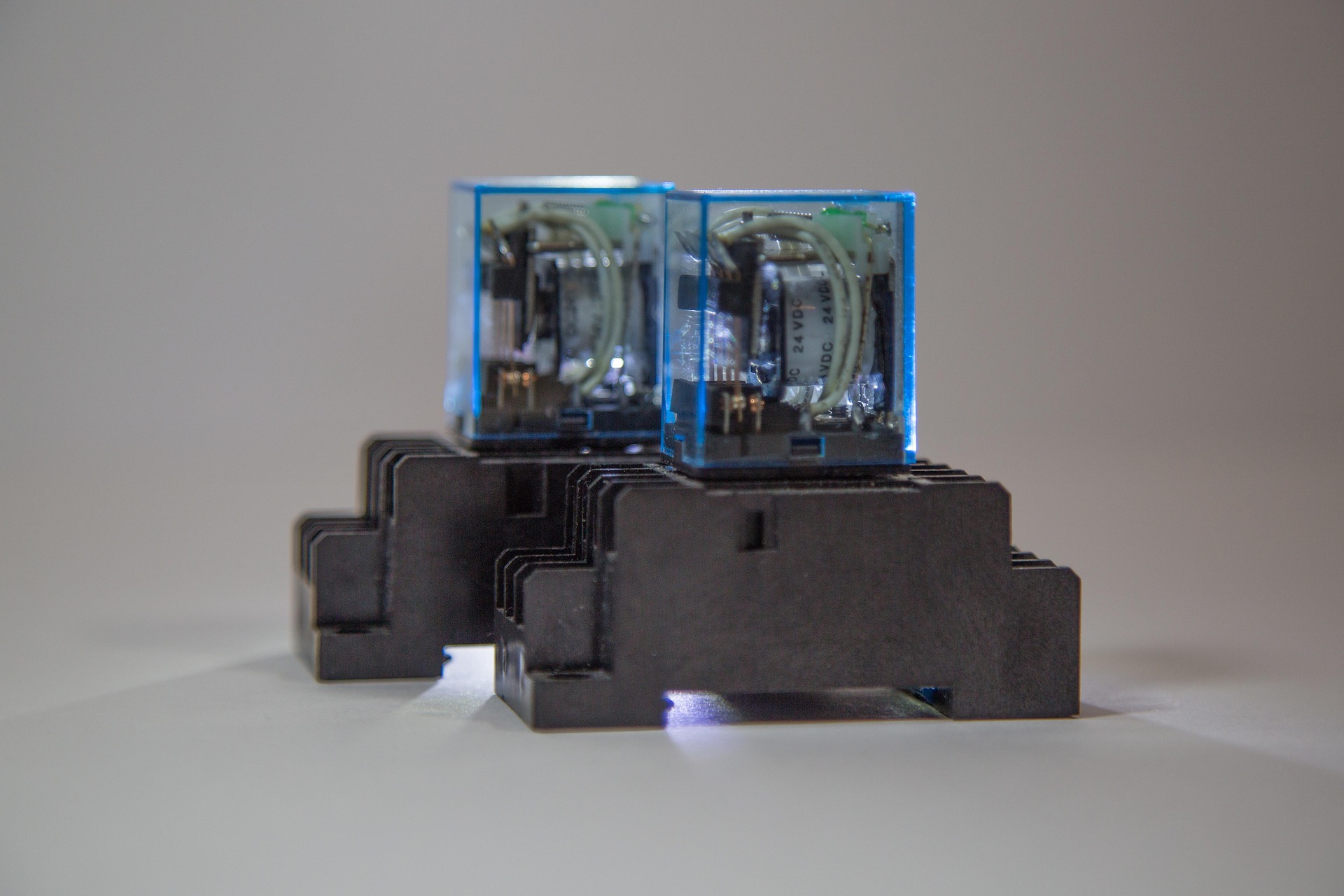

- リレー
- LED
- 他回路の入力
など、負荷側の要求から決まります。
この電流が、後続のすべての設計の基準になります。
手順②：トランジスタの定格を確認する
次に、
選定したトランジスタが以下を満たしているか確認します。
- コレクタ電流の定格に余裕があるか
- VCE（耐圧）が電源電圧に対して十分か
- 発熱を許容できるか
👉 ここで余裕がない部品は
後段の計算をしても意味がありません。
手順③：必要なベース電流を決める
コレクタ電流が決まったら、
次は ベース電流をどれだけ流すか を決めます。
実務では、
- 最低hFE
- さらに安全率を見込む
という考え方で、
- 理論値より 多めのベース電流
を流すのが一般的です。
ここでの目的は、確実に飽和させることです。、
参照すべきはデータシートに書かれている代表値ではなく最低値です。
- hFEは個体差が大きい
- 温度・動作点で大きく変わる
そのため実務では、
「このhFEでも必ずONする」
という前提で設計します。
IB×hfe=Icとなるベース電流Ibを考えましょう。
手順④：ベース抵抗を計算する
次に、制御信号の電圧からベース抵抗を決めます。流したいベース電流は手順③で求めているはずです。
この抵抗は、
- 電流制限用
- 保護用
というよりも、
確実にONさせるための調整部品
という位置づけです。
計算値はあくまで目安で、後で実測や条件変更で調整する前提にします。
手順③で求めたベース電流Ibが流れるように電流制限抵抗値を算出しましょう。
トランジスタのVBEが電圧降下として分圧されるので
R=(V-VBE)÷IBで電流制限抵抗値を算出しましょう。(抵抗値は余裕を持たせてもう少し流れるようにする）
手順⑥：エミッタ抵抗を入れるか判断する
エミッタ抵抗を入れるかどうかは、設計方針によって決まります。
- 安定性を重視 → 入れる
- 電圧余裕・電流を優先 → 入れない
エミッタ抵抗は、
- 温度変化への耐性
- 個体差の吸収
には有効ですが、その分 出力能力を犠牲にします。
手順⑦：OFF時の状態を確認する
意外と見落とされやすいのが、OFF時のベースの状態です。
- ベースが浮いていないか
- プルダウンは十分か
OFFが不完全だと、
- 微妙に電流が流れる
- 誤動作する
といった問題が起きます。
実務でよくある設計ミス
- hFEの代表値で設計してONしない
- ベース電流が足りず中途半端な動作
- 発熱を見ていない
- OFF時のベースが浮いている
これらは、上記手順を順に確認すれば防げます。
まとめ：エミッタ接地回路は「手順がすべて」
NPNエミッタ接地回路は、難しい回路ではありません。
しかし、
- 設計順を飛ばす
- 前提を曖昧にする
と、簡単に失敗します。
決める → 確認する → 余裕を見る
この順を守ることが、確実に動く回路への近道です。
